转速传感器如何连接NI9411模块

NI9411六通道模块与激光转速传感器的连接方法

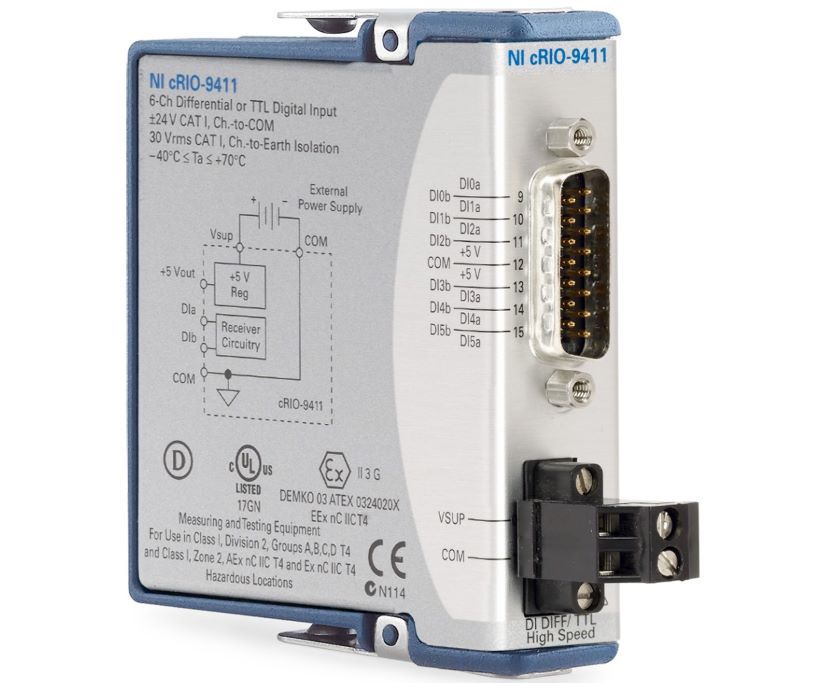

NI‑9411采用工业逻辑电平和信号，可直接连接至各种工业光电开关、转速传感器和设备。能够直接连接6路激光转速传感器。NI‑9411是关联性数字模块，安装在CompactDAQ机箱中时，可执行关联性测量、触发和同步。

ROLS-5PW激光转速传感器是美国路阳仪器公司生产的激光转速测量传感器，采用+5V电源供电，能够输出TTL数字脉冲电平信号，能够完美匹配NI9411模块进行转速信号采集。

NI 9411文档声称该设备可以在差分或单端模式下运行。如何为每种模式设置模块的输入？

NI 9411无需通过软件进行配置即可执行差分或单端测量。的不同是传感器或转换器与模块之间的连接。

在差分模式下，NI 9411在DIa（正）和DIb（负）端口之间进行差分测量。硬件采用两个输入的差值，并确定它是高电平（300 mV至24 V之间）还是低电平（-300 mV至-24 V之间）。

在单端模式下，每个输入仅连接正极输入端子，负极端子则为悬空。 NI 9411内部将悬空负极输入线连接至单端基准电压，以高电压介于2至24V之间和低电压介于0至0.8V之间。

很多客户在购买了luyor生产的ROLS-5PW激光转速传感器，不知道如何连接NI9411模块，现在我们将具体的连接方法总结如下，供大家参考。

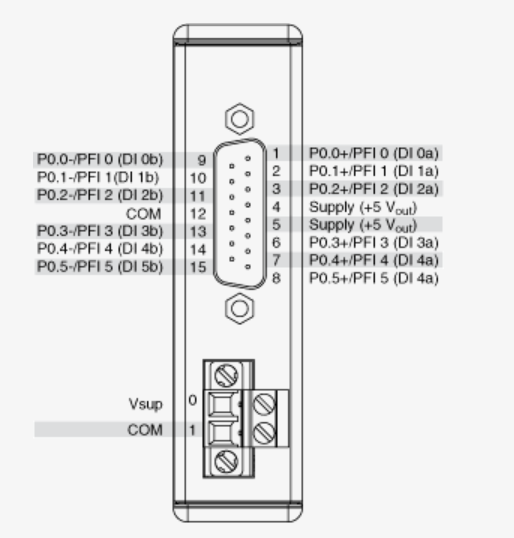

NI9411 DSUB信号连接说明 DSUB Connector Signal Descriptions

NI9411螺钉端子说明：Screw-Terminal Connector   Signal Description

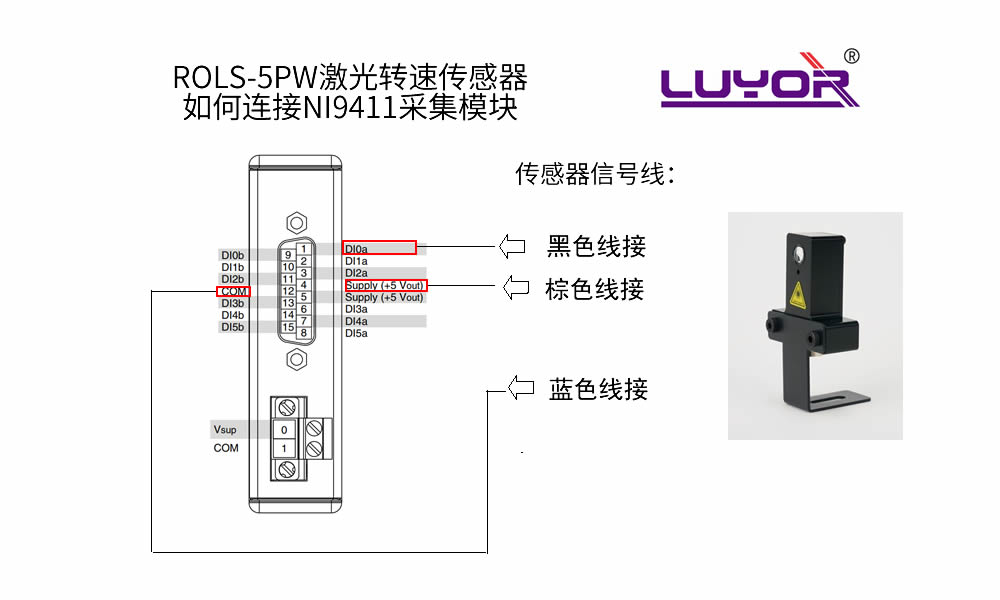

 路阳的ROLS-5PW激光转速传感器和NI9411采集模块的连接：

ROLS-5PW激光转速传感器共有棕色、黑色、蓝色3根连接线，棕色线连接两个supply（+5v）其中一端，黑色线连接DI0a-DI05其中一端，蓝色线连接com端。

.如果您对转速传感器连接有什么疑问，请联络上海路阳技术工程师
